Ürün Açıklaması

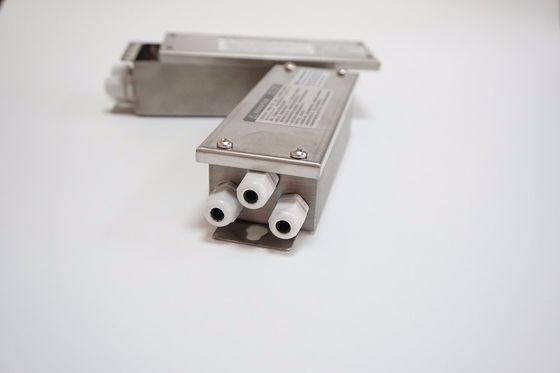

CONHON CHJXH-5XX paslanmaz çelik plastik yük hücresi bağlantı kutusu beş delikli dört tel
Beş delikli dört telli sistem
Plastik su geçirmez sızdırmaz kabuk yapısı
5 PG7 plastik su geçirmez bağlantı yeri ile
Daha yüksek koruma seviyesine sahip isteğe bağlı plastik veya metal konektör
Endüstriyel Tasarım Gelenek ve modernliğin mükemmel birleşimi
Mükemmel ürün işçiliği, ileri teknoloji, kenarlar gibi mükemmel tasarım

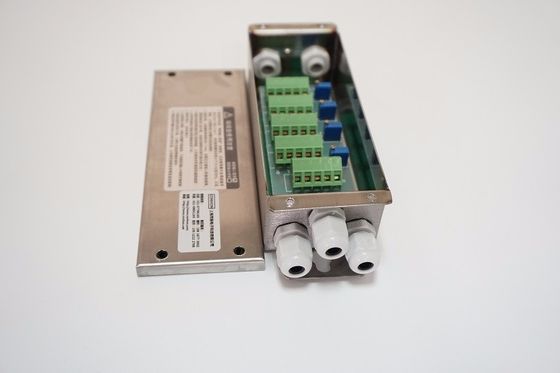

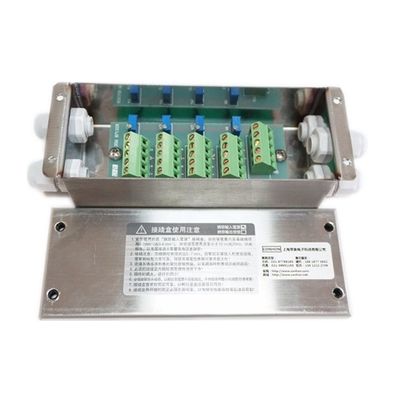

PCB versiyonu, dalgalanma ve indüksiyon yıldırımını önlemek için koruyucu bileşenlerle kaynaklanmıştır
İndüklenen yıldırım ve dalgalanma sinyalleri ile sensörlerin ve aletlerin zarar görmesini etkili bir şekilde önleyebilir

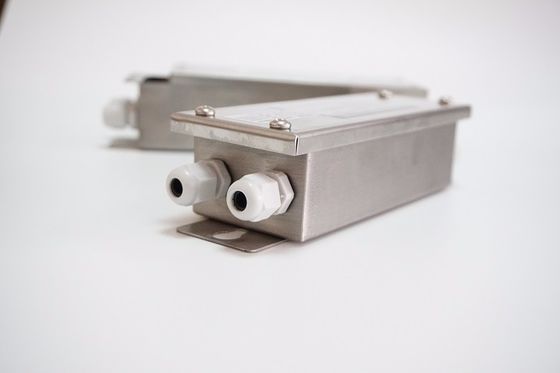

Paslanmaz çelik gövde, sızdırmaz bağlantı, dayanıklı, iyi sızdırmazlık
Boyutlar: 180mm × 60mm × 48mm
Kurulum boyutu: 2-1mm
Montaj deliği merkez boyutu: 150 ~ 155 mm
Küçük platform kantarları, elektronik platform kantarları, dozaj hunileri, forklift kantarları vb. İçin.
Elektronik terazi bağlantı kutusunun yöntem ve dikkat noktalarını kullanın:
1. Yük hücresi ve bağlantı kutusu bağlantısı
Yük hücresinin kablosunu tartım platformundan sızdırmaz konektör aracılığıyla bağlantı kutusuna geçirin ve her bir çekirdek teli bağlantı kutusuna girin.Dört çekirdekli veya altı çekirdekli kabloların farklı renk etiketlerini takın veya ölçümden sonra pozitif ve negatif uyarma güç kaynağının pozitif ve negatif sinyallerini ölçün Bağlantı kutusundaki ilgili terminale bağlayın ve sensörün kalan kablosunu bir plastik kablo bağıyla bağlayın
2. Bağlantı kutusu ve tartı göstergesi arasındaki bağlantı
Özel blendajlı kablonun bir ucu, sızdırmaz konektör aracılığıyla bağlantı kutusundaki çekirdek tele girer ve bağlantı kutusundaki ilgili terminal direğine bağlanır.Diğer uç, tartı göstergesine karşılık gelen özel fişe metal bir boru vasıtasıyla, tartım göstergesini sokete sokmak için kaynaklanır.
Dikkat edilmesi gereken üç nokta vardır:
a.Bağlantı kutusundaki giriş ve çıkış kabloları bağlandıktan sonra sıkılmalı, sıkıca kapatılmalı ve nemi önlemek için ek yerleri nem çekici üzerine konulmalıdır.
b.Farklı yük hücreleri için, giriş, geri bildirim ve çıktı farklı renk skalalarına göre ayırt edilmelidir.
c.Farklı tartı gösterge aletleri için kullanılan tartı gösterge prizi fiş şeklinde farklıdır ve bağlantı yöntemi farklıdır.Hata yapma
3. Sistem toprağı
Elektronik tartı sisteminin topraklanması çok önemlidir.Kişisel güvenliği korur ve sistemin kararlılığını ve güvenilirliğini sağlar.Sistemin topraklama önlemleri hafife alınmamalıdır.Genel elektronik tartı sisteminin iki temel noktası vardır.Tartı gövdesini bir veya daha fazla topraklama kablosuyla topraklama direğine bağlayın
